一、工程概況

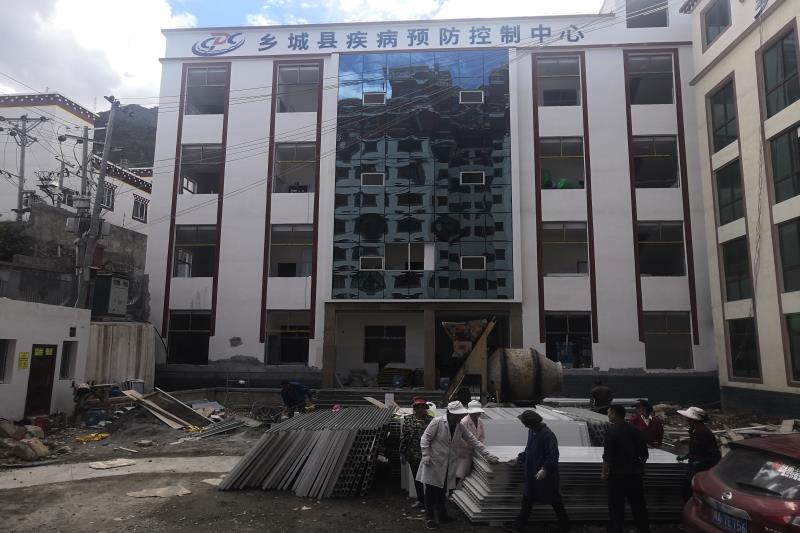

1、 該建筑物位于四川省甘孜州鄉城縣，樓上共有兩層，目前所設計的實驗室設置在二層、三層，高為3.80米，初步設計為2.8米,兩層實驗室建筑面積約為789㎡。

2、 本工程建設內容主要是：實驗室整體建設工程、辦公區裝飾建設工程。實驗室建設工程部分包括基礎建設（裝飾部分）、無菌室建設（無菌室的建造、內部設備配置）、各類實驗操作臺（臺體、臺面、高柜、配件等）、排毒柜及通風系統（排毒柜、萬向排煙罩、通風系統、廢氣處理等）、緊急安全沐浴系統等。辦公區裝飾建設包括天花、地面、間隔、墻體、水、電系統等。

3、 本工程屬于改造工程，建設項目較多，涉及內容廣（空調、水電、照明、通風、電話、網絡、門禁）施工難度較大。



二、設計依據

1、《省、地、縣級疾病預防控制中心實驗室建設指導意見》

2、《微生物和生物醫學實驗室生物安全通用準則》

3、《生物安全實驗室建筑技術規范》

4、《全國艾滋病檢測技術規范》

5、《臨床基因擴增檢驗實驗室工作規范》

6、《實驗室建筑設計》

7、《生物安全實驗室建筑技術規范》

8、國家標準：木家具通用技術條件GB/T3324-1995

三、設計特點：

1、 本工程實驗區主要部分位于二~三層樓共兩層，整體設計按功能劃分為理化實驗區、微生物實驗區。

A、 二樓為微生物實驗區：主要提供常規的操作包括：

1：潔凈室（兩間萬級實驗室）、

2：無菌室

3：準備消毒室、

4：準備室、

5：P2實驗室、

6：儀器室

7：微生物操作室、

8：HIV實驗室

9：洗滌室、

10：消毒室、

11：更衣室、

12：樣品存放室、

13：接樣室外

14潔凈實驗室必須設兩個更衣緩沖間，必須經過風淋才能進入實驗區。

B、 三樓理化實驗區：包括理化室

1、理化室2、理化室3、標液室、標液配制室、熱工室、天平室、試劑室、洗滌室和烘箱室。

理化室主要操作檢驗些汕性物質，氣味較大，應和理化室1分隔開。

C、 十樓為儀器室：主要分為氣相色譜室、原子吸收光譜室、原子熒光光譜室、液相色譜室、天平室、標準樣品室、藥品室、無機操作室、有機操作室、普通儀器室、清洗室、更衣室、樣品存放室、樣品接收室。

2、 規劃設計風格和特點：

本實驗區整體設計根據人性化操作特點及有關儀器操作規范要求，從安全、實用的角度出發，科學合理布置實驗操作臺及其他設備，達到融于安全與實用為一體的設計效果。

 安全設備：

理化室設置落地緊急淋浴器，作為緊急安全措施，保證工作人員的人身安全。

 無菌室設計：

實驗區無菌間設在九樓，無菌室設有一更（換鞋）、二更（更衣）、風淋（緩沖）、培養操作區、潔凈走廊、無菌區（操作區）、傳遞窗。無菌室級別為千級，無菌室內的空氣的效果。無菌室外部設有培養室兼準備間，為菌操作提供前期準備。

無菌室的人流通道：一更 二更 風淋 準備培養區。

無菌室的物流通道：準備培養區 傳遞窗 無菌區；

無菌內部操作臺：不銹鋼邊臺。
