淺談裝修實驗室施工中氣體管路設計
發布時間：2019-06-02 13:55:13瀏覽次數：10627
常規實驗室常用到的相關氣體，以及實驗室氣體布局規劃的兩種方式。除此外，實驗室氣體氣路的設計，還包括了相關配件的材質選取、氣體管路的安裝工藝、氣體系統的安全可靠檢測、氣體鋼瓶更換、運輸安全等方面的考慮工作。
實驗室氣體管路安裝是從氣源鋼瓶站（氣瓶間）總閥門到各相關的儀器間工作臺上各個氣體閥門，一系統的工藝流程。

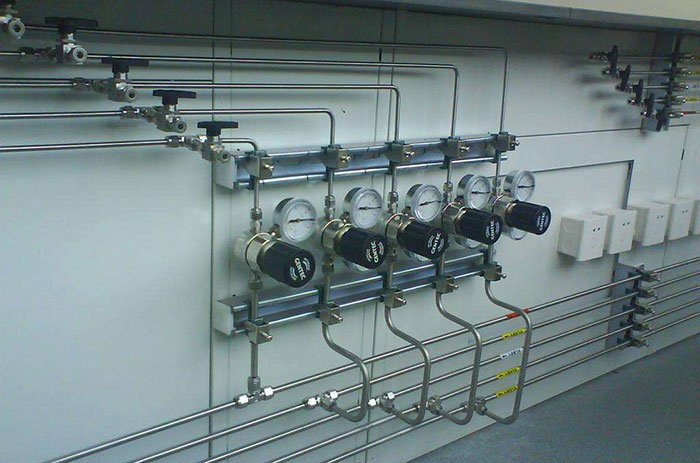

實驗室氣體系統的配件有包括氣源集合壓力控制部分（匯流排）；實驗氣體輸氣管路線部分（EP級不銹鋼管）；二次調壓分流部分（功能柱）以及與儀器連接的終端部分（接頭、截止閥等）；鋼瓶固定架、鋼瓶柜、鋼瓶接頭、金屬軟管、半自動切換裝置、一級減壓器、二級減壓器、焊接三通、焊接大小頭、卡套閥門、不銹鋼管道（BA）、壓力表、可燃有毒氣體監測報警裝置等等。
所有的管路、閥門、壓力表都由高質量的不銹鋼構成，并且都是標準配件。
實驗室氣體氣源（除實驗室制氣）大多是采用由高壓氣體鋼瓶儲送供氣。通過安裝半自動轉換控制閥，可以便于氣瓶間的更換。集中式氣體供氣系統，其主要的控制閥門和減壓閥門都是安裝于間外的，這樣便于對氣體開、關，和增減壓的控制。不同的氣體對應的閥門控制要做明顯的標識。實驗室氣體管路材質主要為不銹鋼，安裝于天花板下方，沿著墻布設，便于檢查、管理和維修。此外，中央臺氣體管路的引入通過服務柱，或設計服務柱作氣路管路導引。所有的氣體管路在工作臺上有相應的控制閥門或增減壓氣閥調節，便于操作。所有氣體管路的連接采用無縫焊接。
實驗室氣體管路工程安裝事項及工藝要求：
1.氣體管路采用不銹鋼材質，在管路上最好設個雜質、水分過慮的凈化裝置。
2.所有氣體管路材質都是選用高質量、退火、無縫不銹鋼。銅管只在氣體管路的末端或對氣體純度要求不高的地方使用（比如通風柜）。
3.氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。
4.安全減壓閥要有標示，標明壓力釋放級別。管路布置，每隔一段距離，設明確標識，指示氣路流向等。
5.氣體管路及相關配件支架等，應考慮到防腐防蝕等因素，選用渡鋅或防腐防蝕的材質配件。
6.管路支管都宜明敷，所有管道注意通風措施的條件。
7.為維護維修留出足夠的空間。
